Conectividade e Monitoramento

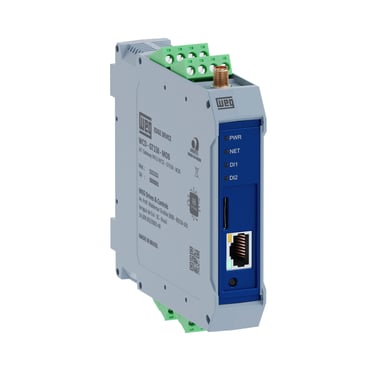

Gateways GT100 e GT150

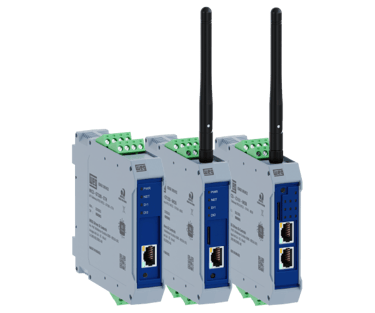

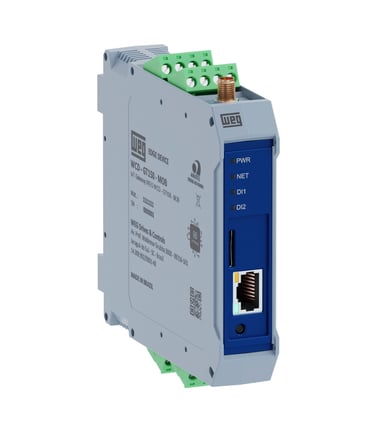

Os Gateways WCD GT100-ETH e WCD GT150-MOB foram especialmente desenvolvidos para entrar na era da conectividade através da integração de máquinas e equipamentos com as plataformas e softwares IoTs da WEG e também com outras plataformas e softwares IoTs do mercado.

Funcionalidades

Os Gateways começam a existir como um dispositivo para a conversão de protocolos, entretanto continuam a evoluir, adquirindo a capacidade de conectividade com dispositivos que usam diferentes softwares, onde os mesmos ganham funções de conectividade com fio (wired) ou sem fio (wireless). E assim passaram a incorporar microprocessadores de elevado desempenho assumindo também funções de processamento de dados local.

Características e Desempenho

Estes dispositivos recebem os dados de máquinas ou equipamentos através dos protocolos Modbus-RTU/TCP ou CODI-ABNT, para serem enviados à nuvem utilizando o protocolo MQTT. A comunicação pode ser realizada à distância via Wi-Fi ou pelo módulo celular (3G/4G), integrando a tecnologia Firmware Over The Air (FOTA) para atualizar e implementar novas funcionalidades remotamente. Também possuem interface de comunicação local Ethernet, RS485, RS232 e SSU (comunicação para medidor de tarifação de energia elétrica), além das entradas (digitais e analógicas) e saídas digitais.

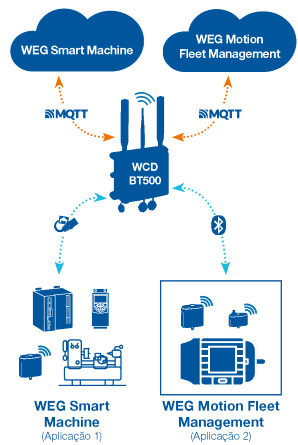

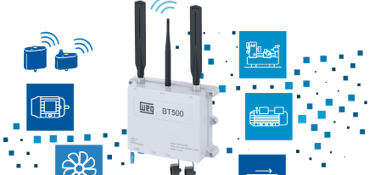

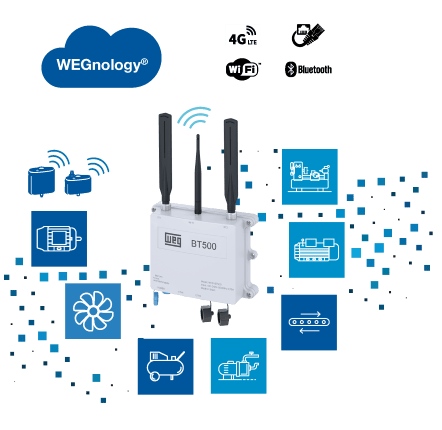

Gateway WCD BT500-Bluetooth

O WCD BT500 é uma solução inovadora para o monitoramento on-line e gestão inteligente de ativos, otimizado para aplicações que requerem uma comunicação Bluetooth® de alcance estendido e fácil integração com a plataforma IoT) WEGnology.

Funcionalidades

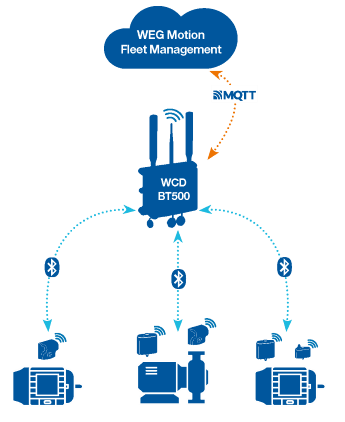

Com o WCD BT500 é possível coletar dados de sensores, máquinas ou quaisquer equipamentos que forneçam informações importantes para serem enviadas às plataformas via protocolo Modbus-TCP (para comunicação local) ou via protocolo MQTT (para comunicação em nuvem), devido a sua versatilidade.

O WCD BT500 opera com o sistema operacional WEGnology OS, o qual oferece uma ampla gama de recursos essenciais, como a parametrização remota e através da interface local. Além disso, fornece suporte para redes WPA3 Enterprise, atualizações remotas de firmware com certificado digital e comunicação criptografada de ponta a ponta, trazendo mais segurança e confiabilidade para as diversas aplicações.

Tecnologia para a Gestão de Ativos

A WEG desenvolveu o WCD BT500 para atender às necessidades da Indústria 4.0 em diversos segmentos que buscam a otimização de máquinas e processos, por meio da coleta e envio de dados para a nuvem. Desta forma, a solução foi projetada com base nos seguintes direcionadores tecnológicos:

Funcionalidades com os sensores de vibração da família WEGscan no MFM

• Coleta automática de dados do sensor.

• Permite atualização remota do firmware dos sensores.

• WEGsense®: tecnologia para detectar falhas mecânicas incipientes.

• WEGsync®: tecnologia para análise de vibração estrutural.

• Até 40 sensores conectados no WCD BT500 J Distância de até 100 metros em área aberta entre o WCD BT500 e os sensores.

• Dashboards intuitivos para visão gerencial, diagnósticos de falhas e análise técnica

• Conexão do WCD BT500 com ambos softwares (WSM e MFM) de forma simultânea.

• Leitura de dados pelos protocolos Bluetooth® e Modbus-TCP, para enviar via MQTT.

• Armazenamento e processamento de dados em borda (Edge Computing)

• Execução de algoritmos de decisão baseados em Inteligência Artificial e Machine Learning.

• Dashboards intuitivos para visão gerencial, alarmes de falhas e análise técnica.

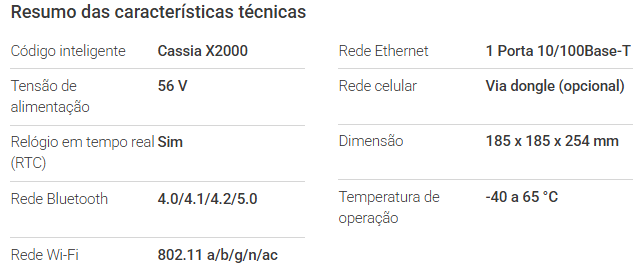

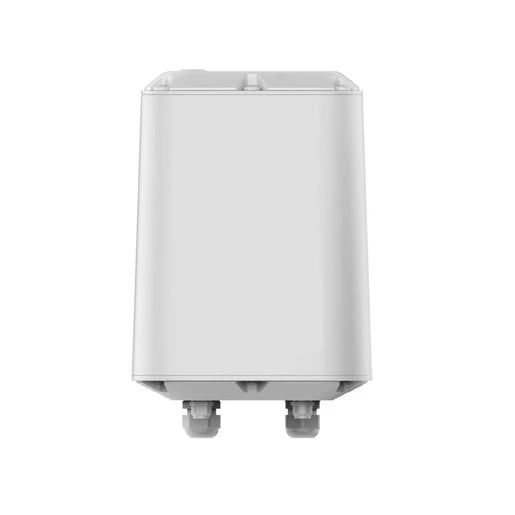

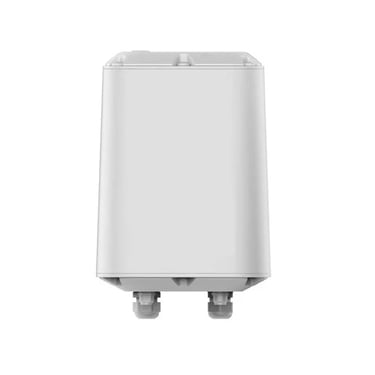

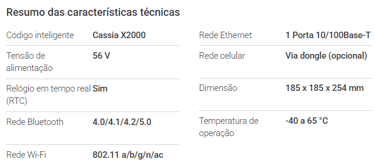

Gateway Cassia X2000

Funcionalidades

Edge Computing Devices - WCD ED200

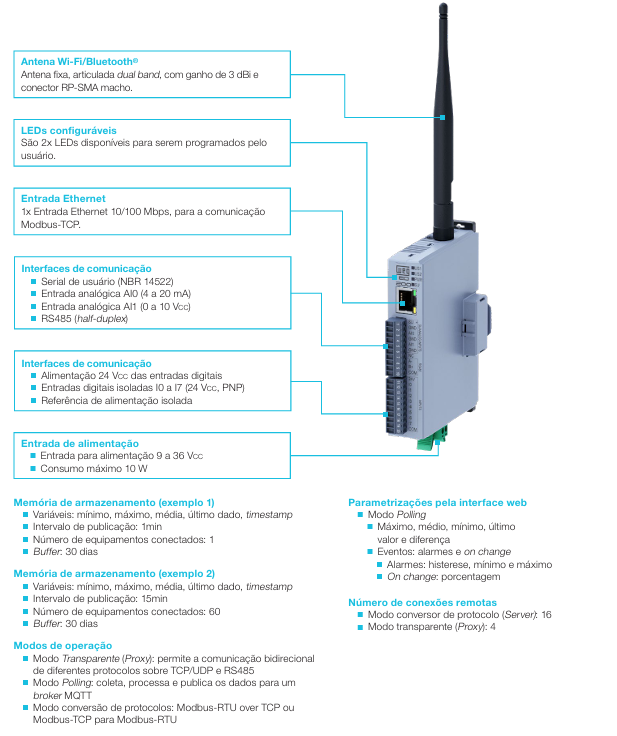

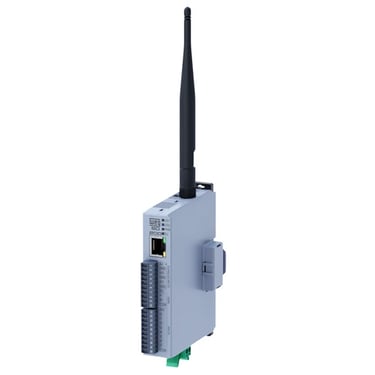

O WCD-ED200 foi especialmente desenvolvido para conectar máquinas e equipamentos nas diferentes soluções digitais da WEG ou de mercado, garantindo conectividade, monitoramento e armazenamento preciso dos dados, com excelente custo-benefício. Um diferencial é sua capacidade de executar workflows específicos com programação low-code através da plataforma IoT WEGnology®.

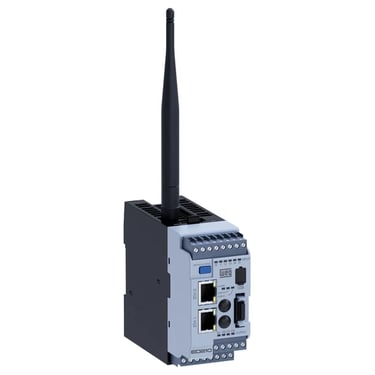

WCD ED210

WCD ED310

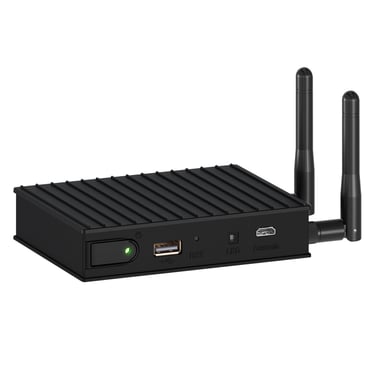

WCD ED320

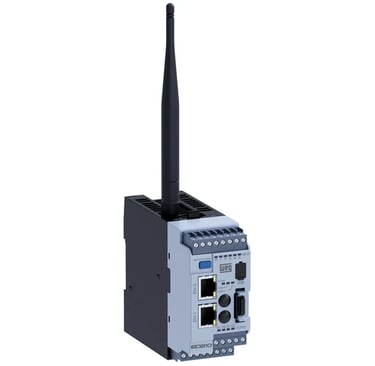

O WCD-ED210 foi especialmente desenvolvido para conectar máquinas e equipamentos nas diferentes soluções digitais da WEG ou de mercado, garantindo conectividade, monitoramento e armazenamento preciso dos dados, com excelente custo-benefício. Um diferencial é sua capacidade de executar workflows específicos com programação low-code através da plataforma IoT WEGnology®.

O WCD-ED310 foi especialmente desenvolvido para conectar máquinas e equipamentos a Plataforma IoT WEGnology® e ao WEG Smart Machine, garantindo conectividade, monitoramento e armazenamento preciso de todos os dados do equipamento e do processo envolvido.

O WCD-ED320 foi especialmente desenvolvido para conectar máquinas e equipamentos a Plataforma IoT WEGnology® e ao WEG Smart Machine, garantindo conectividade, monitoramento e armazenamento preciso de todos os dados do equipamento e do processo envolvido.

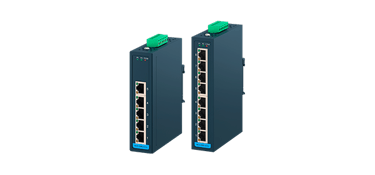

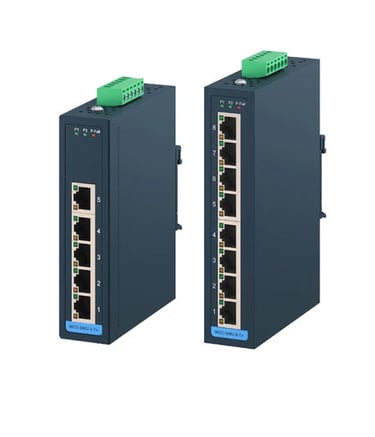

Switches Industriais - Linha SWU

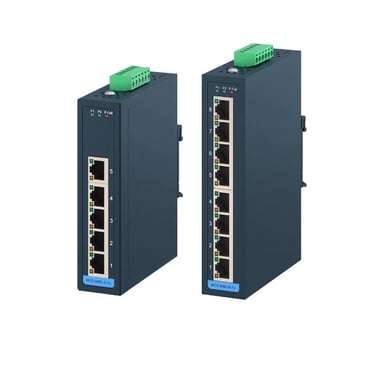

A linha de switches industriais Ethernet SWU (não gerenciáveis) faz parte da família de soluções WEG voltadas para a Indústria 4.0, e foi desenvolvida para atender necessidades de aplicações com conexões Ethernet. É uma solução completa, certificada, altamente confiável, fácil de instalar e configurar, além de ser compatível com a infraestrutura de indústrias dos mais variados portes e segmentos.

Descrição

De maneira geral, um switch trabalha como um controlador, permitindo aos dispositivos da rede trocarem informações uns com os outros de forma eficiente. Ele é um elemento básico de agrupamento e comunicação nas redes Ethernet, conectando diferentes equipamentos em um único ponto, oferecendo assim maior flexibilidade na infraestrutura da rede e reduzindo gastos em estruturas de base.

Os switches industriais Ethernet SWU desempenham funções essenciais nas arquiteturas de rede em evolução, e são essenciais para o crescimento contínuo das empresas que têm a conectividade como estratégia para otimizar seus processos produtivo.

• Compacto, dispensa a necessidade de espaço adicional;

• Grau de proteção IP30: ideal para instalação em painéis;

• Estrutura metálica robusta, que protege contra choques;

• Fácil instalação com acessórios Plug & Play;

• Versátil e compatível com diversas soluções.

Benefícios

Tecnologia e Funções

Flexível, a linha SWU conta com conexão Ethernet para aplicações industriais de forma compacta e robusta, possibilitando a comunicação com diversos equipamentos de maneira simples e amigável, sem a necessidade de configurações complexas.

A conectividade otimizada dos switches industriais Ethernet SWU traz benefícios imediatos para seus equipamentos e para a planta fabril, como redução de custos e instalação para monitoramento, ideal para a crescente demanda de redes de comunicação. A linha SWU também pode ser utilizada na configuração da VLAN para agrupar os dispositivos de forma lógica, conforme os departamentos de trabalho. O switch recebe uma mensagem de qualquer dispositivo conectado à rede e a transmite apenas para o dispositivo para o qual a mensagem é endereçada. Com isso, torna-se mais eficiente, pois determina o endereço e a porta de destino para cada frame que circula na rede, manipulando e transmitindo dados entre vários dispositivos dentro dessa LAN.

A linha SWU possui alimentação de 12 a 48 Vcc, montagem fácil e versátil para trilho DIN ou superfícies planas, visando atender diferentes ambientes e aplicações, além de uma ampla faixa de temperatura operacional padrão, que vai de -10 a 60°C.

Principais Características

• Segurança na alimentação: o design de entrada de energia redundante atua como proteção de reserva da mesma, evitando que o dispositivo do interruptor sofra danos devido a uma possível fiação de energia incorreta. Quando uma das entradas de energia apresenta falha, o LED P-Fail acenderá e enviará um alarme através de uma saída de relé para notificar o usuário.

• Proteção avançada: o SWU possui sistema de proteção contra surtos de linha até 3.000 Vcc e 4.000 V ESD para portas Ethernet. Com isso, garante aos equipamentos estabilidade e segurança contra variações de tensão e torna o sistema mais seguro e confiável. Além disso, o SWU possui um fusível reinicializável para garantir que o componente do dispositivo não seja danificado pela sobrecarga de corrente.

• Intuitivo e de fácil gerenciamento: os indicadores LED tornam intuitiva a solução de problemas e agilizam o seu gerenciamento. Cada porta 10/100 Base-TX possui dois LEDs que exibem o status da comunicação, velocidade de transmissão e status de colisão, além dos três LEDs indicadores de potência P1, P2 e P-Fail, que auxiliam a diagnosticar imediatamente o status de alimentação.

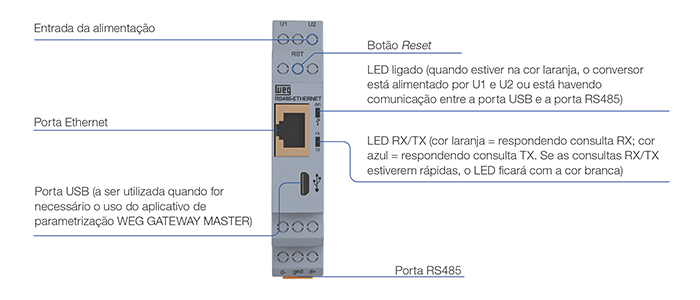

Conversor de Protocolo RS485/Ethernet

O conversor de protocolo RS485/Ethernet é um dispositivo capaz de converter as linhas seriais conhecidas como Modbus-RTU para o protocolo Modbus-TCP por meio da porta serial RS485 e pela porta Ethernet, respectivamente.

Descrição

O conversor de protocolo RS485/Ethernet é um dispositivo capaz de converter as linhas seriais conhecidas como Modbus-RTU para o protocolo Modbus-TCP por meio da porta serial RS485 e pela porta Ethernet, respectivamente.

Com o uso do WEG Drive Scan Medium Voltage e do WEG Motion Fleet Management, é possível acessar e monitorar drives que estejam aplicados em qualquer tipo de indústria ou instalação, aumentando a performance e a disponibilidade dos equipamentos no chão de fábrica.

Este dispositivo oferece velocidade e versatilidade para transmissão de dados entre o dispositivo e o sistema de comunicação na rede Ethernet onde é possível configurar os parâmetros para operar em modo escravo/servidor ou modo mestre/cliente.
